การออกแบบโครงสร้างเพื่อรองรับแผ่นหนา 6 mm.

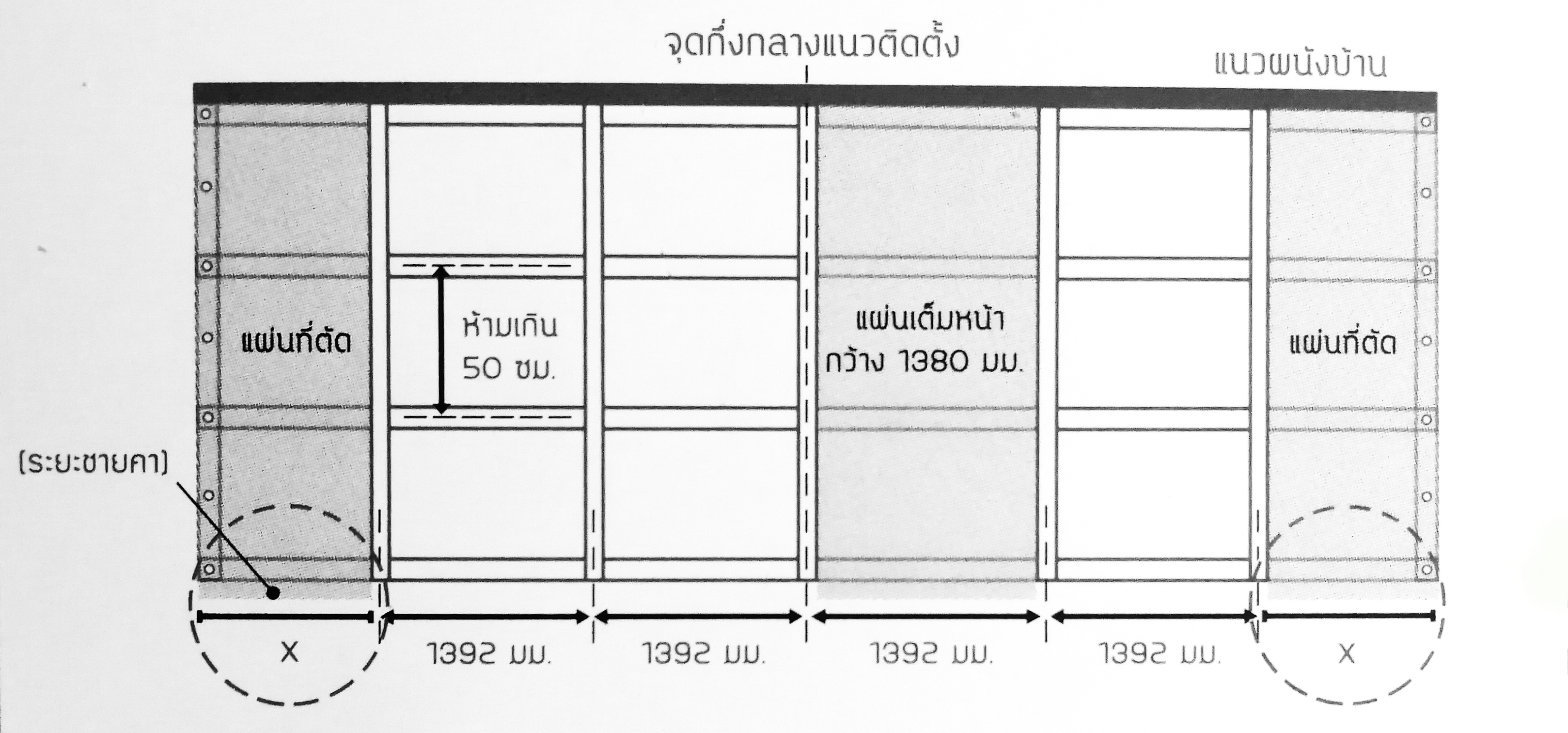

1. ใช้แผ่นเต็มหน้ากว้างแผ่น (ไม่เสียเศษแผ่น)
   ระยะห่างจันทันกลาง 1392 มม. (วัดจากจุด Center-Center) ระยะห่างจันทันริมซ้าย-ขวา แคบกว่าตรงกลาง

การออกแบบโครงสร้างรองรับแผ่นหนา 6 mm

ข้อดี

  • เสียเศษแผ่นน้อย
  • ผู้ที่ติดตั้งทำงานง่าย

ข้อเสีย

  • ภาพรวมโครงสร้าง
  • ดูไม่เท่ากันทุกช่อง
  • * เฉพาะจันทันซ้าย / ขวา ต้องเผื่อระยะชายคาไม่เกิน
    (เสียเศษแผ่น) 10 cm. จึงมีขนาเล็กกว่าจันทันกลาง

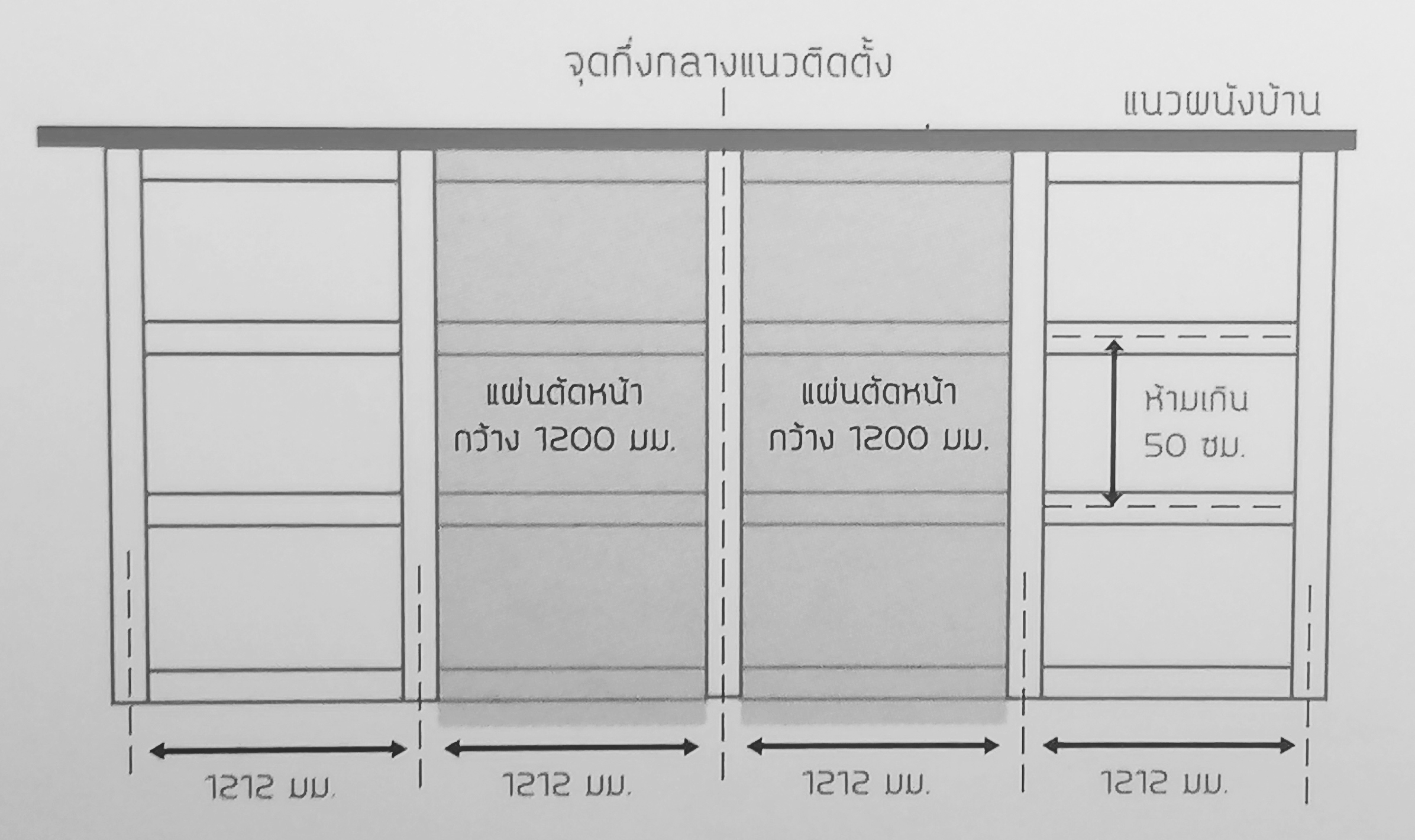

2. กรณีโครงสร้างไม่ตรงตามมาตรฐาน
    ระยะห่างจันทันหารเฉลี่ยเท่ากันในทุกๆช่องการออกแบบโครงสร้างรองรับแผ่นหนา 6 mm
ข้อดี

  • ภาพรวมโครงสร้างดูสมมาตรกัน ในทุกตำแหน่ง
ข้อเสีย
  • ราคาต่อ ตร.ม.สูงกว่าพื้นที่ใช้งาน จริงเนื่องจากเสียเสษแผ่นเยอะ
  • เพิ่มขั้นตอนการตัดแผ่นให้ผู้ติดตั้งการออกแบบโครงสร้างรองรับแผ่นหนา 6 mm

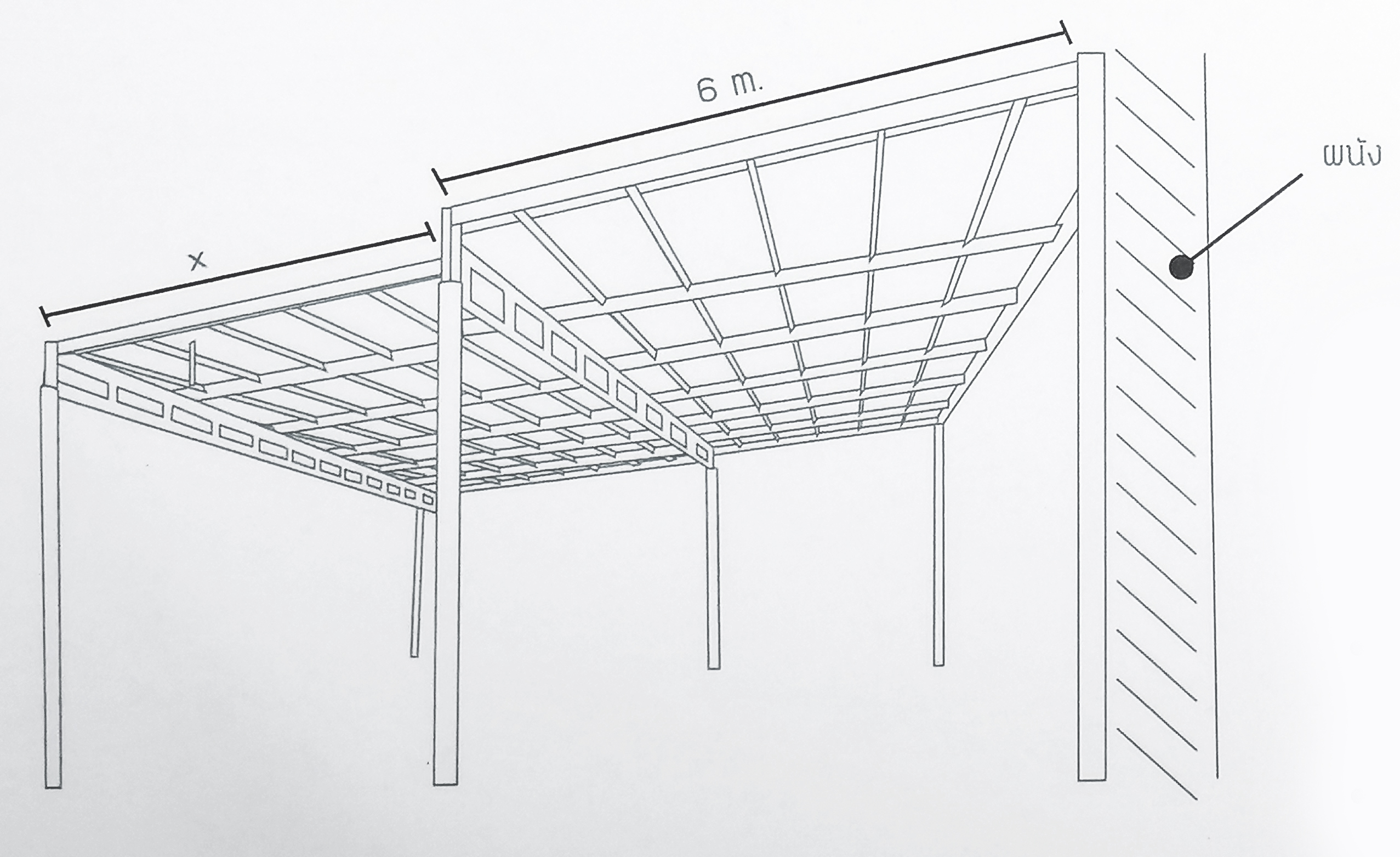

3.การทำโครงสร้างกรณีหลังคายื่น 6 เมตรการออกแบบโครงสร้างรองรับแผ่นหนา 6 mm

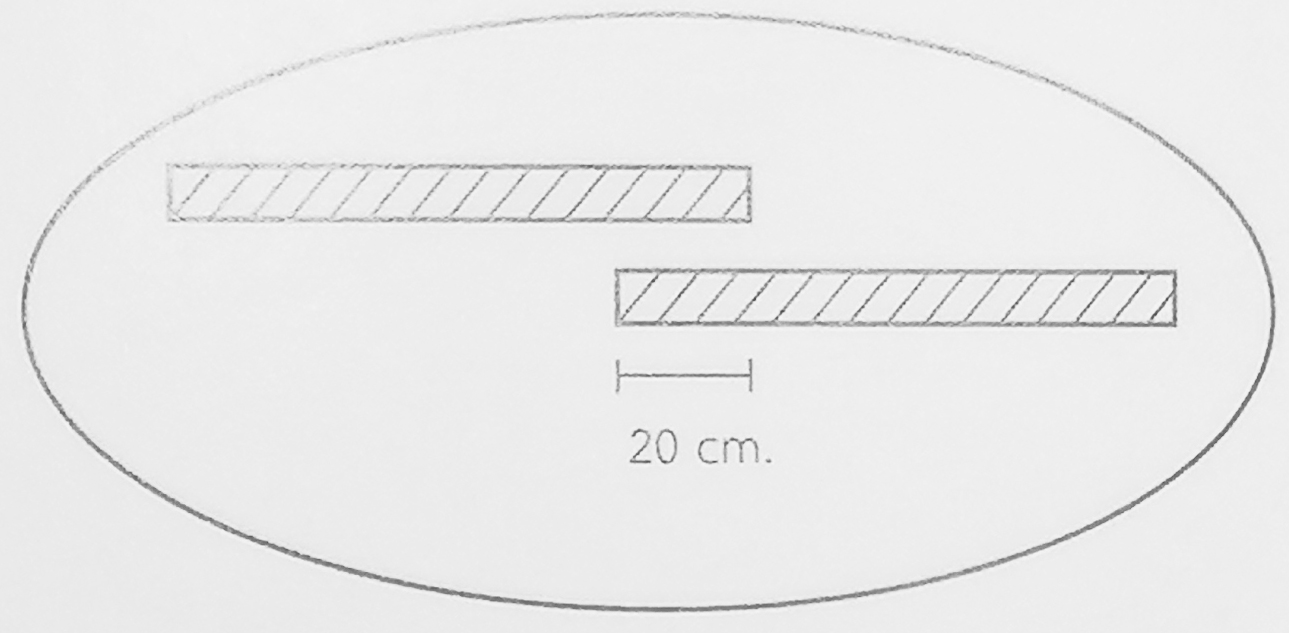

  • กรณีแผ่นเหลื่อมกันมีระยะประมาณ 20 ซม.
  • กรณีหลังคายาวเกิน 6 เมตร ใช้ทำโครงสร้างเป็น step ขั้นบันไดแยกจากกัน
  • อาจใช้อลูมิเนียมแฟรชชิ่งหรือเพลทเหล็กปิดกั้นกันน้ำย้อนระหว่างสองขั้นบันได
  • ห้ามต่อแผ่นตามแนวแปทุกประการการออกแบบโครงสร้างรองรับแผ่นหนา 6 mm

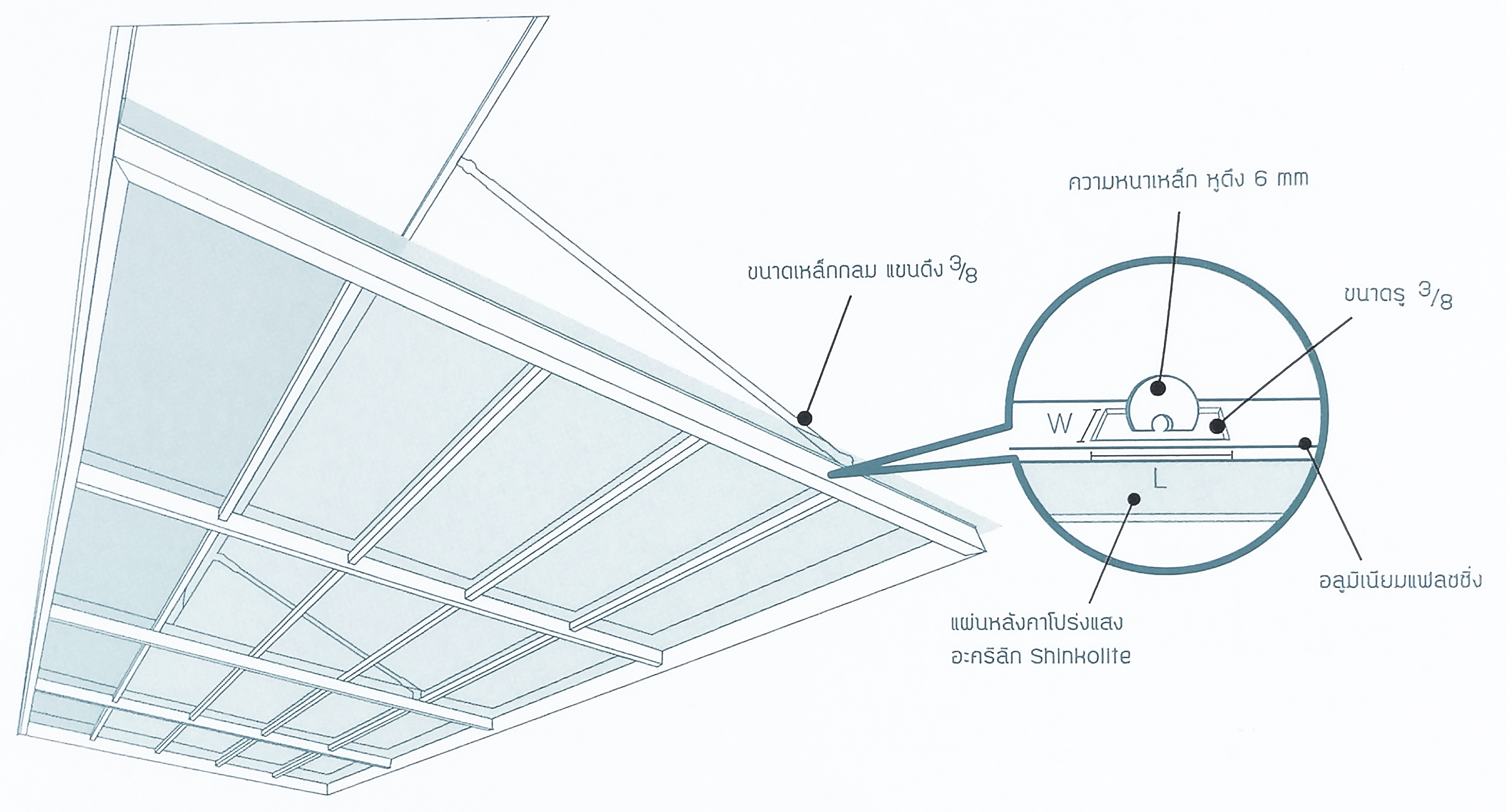

4.การออกแบบโครงสร้างแบบแขนตึง

  1. การติดตั้งควรทำมุมลาดเอีย 5 องศา จากแนวยื่นออกจากผนังเพื่อให้หลังคาระบายน้ำได้ดี
  2. ระยะยื่นจากเชิงชายควรไม่เป็น 10 เซนติเมตร เนื่องจากระยะเชิงชายที่ยาวเกินอาจมรผลต่อกานโก่งตัว ของแผ่นหลังคาการออกแบบโครงสร้างรองรับแผ่นหนา 6 mm

*การติดตั้งรางน้ำฝนที่ชายแผ่น
แนะนำรางน้ำฝน SCG รุ่น Smart

  • ต้องเผื่อชายคาแผ่นยื่นมาในรางน้ำฝนอย่างน้อย 5-7 cm. เพื่อกันน้ำน้อย
  • ระยะของพื้นที่โครงควรมีการเตรียมการแต่ต้นเพื่อเฉลี่ยระยะแปให้เท่ากันเพื่อความสวยงามเพื่อระยะติดรางน้ำฝน  17 cm. แล้ว

ข้อควรระวัง

  • ผนังที่ดึงต้องไม่ใช่ผนัง Precast
  • บริเวณที่ดึงต้องดึงจากเสา หรือ คาน เท่านั้น
  • ระยะยื่นจากผนังต้องไม้เกิน 3 เมตร และสูงจากพื้นไม่เกิน 8 เมตร
  • การติดตั้งกันสาดที่รองรับน้ำจากหลังคาหลัก ปริมาณน้ำที่ไหลมาจำนวนมาก อาจมีผลต่ออุปกรณ์ติดตั้ง แนะนำให้ติดรางน้ำฝนที่แผงหลังคาหลัก เพื่อลดปริมาณน้ำ
